ZC-23A冲击继电器

一、应用范围
ZC-23A冲击继电器(以下简称继电器)，广泛用于直流操作的继电器保护及自动控制回路中，作为集中控制信号元件。
二、主要技术参数
●额定电压：DC 220V、110V、48V、24V。
●最小冲击动作电流：ZC-23型不大于0.16A，ZC-23A型不大于0.015A。
●最大稳定电流：ZC-23型为3.2A，ZC-23A型为1.5A。
●功率消耗：在变流器BL一次绕组通最大稳定电流时，其功率消耗不大于7W；出口继电器ZJ在额定电压下，动作状态时功耗不大于10W。

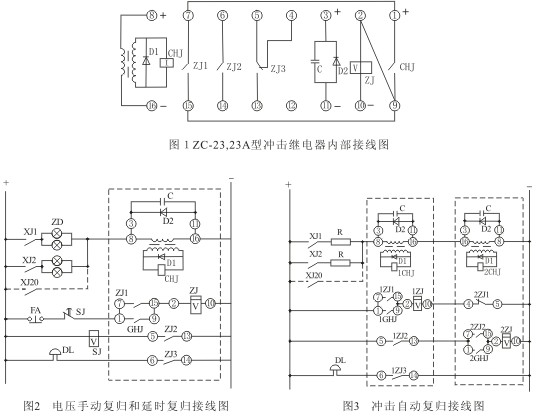

三、内部接线图

　　注：如果需要冲击自动复归的回路中，可以利用两台冲击继电器反串接线（如图3）来实现，但信号回路中必须为线性电阻的情况下，可实现冲击自动复归。

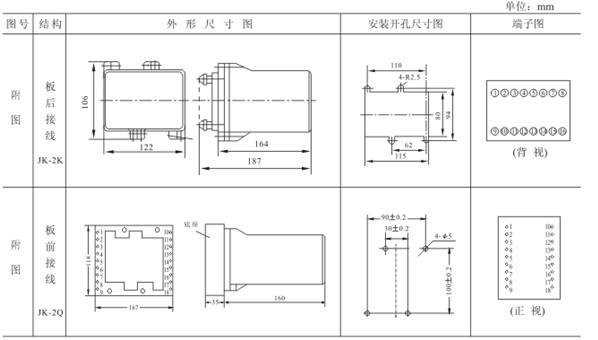

四、外形及开孔尺寸
ZC-23，ZC-23A采用JK-2壳体，外形及开孔尺寸详见附图。
