SS-94B/2-1时间继电器

SS-94B/2-1时间继电器">时间继电器

一、概述
SS-94B/2-1时间继电器用于电力系统二次回路的继电保护及自动控制中，作为延时元件，使被控元件达到所需延时，以实现保护的选择性配合，保护电力系统安全可靠运行。
二、结构特点
SS-94B系列时间继电器采用A11K、A11H、A11Q、JK-1、JK-1Q壳体，外形尺寸、安装尺寸见附录。可方便地改变整定值，拔出机芯，可方便地进行维修。整定值采用数码拔盘整定，采用晶体振荡器减小了误差。增加了时间补偿预置电路，对于极短的延时值具有极高的精度，其原理框图见图。
三、主要技术数据

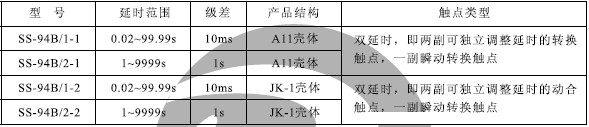

SS-94B系列时间继电器主要技术数据见表。

四、背后端子接线图

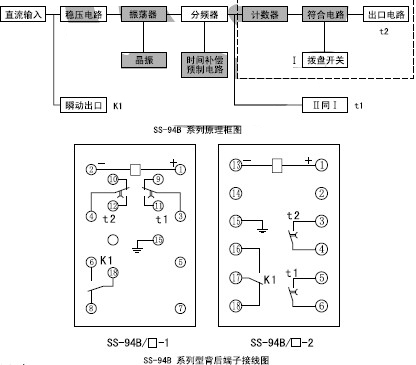

SS-94B系列时间继电器背后端子接线见图。


五、外形及开孔尺寸
SS-94B/□-1采用A11K、A11H、A11Q系列壳体，外形尺寸、安装开孔图详见附录3;

SS-94B/□-2采用JK-1、JK-1Q系列壳体，外形尺寸、安装开孔图详见附录2。
