SS-21B时间继电器
产品说明：产品型号：SSJ-32B 静态时间继电器
工作电压：DC220V、DC110V、DC48V
延时时间：0.01-99S
壳体：模数化JCK-11A/5结构
触点：一付瞬动转换、一付延时转换
产品说明
典型案例
在线帮助
资料下载
技术文章
SS-2lB时间继电器">时间继电器
一、应用范围
SS-21B型时间继电器(以下简称继电器)适用于各种继电器保护及自动控制线路中，使被控制的元件得到所需要的高精度延时。
二、主要技术数据
●动作电压：不大于70％额定电压。
●返回电压：不小于5％额定值。
●整定误差：不大于±1％最大整定值+0.050s。
●延时一致性：不大于0.2％最大整定值+0.050s。
●功率消耗：不大于12W。
●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
外附电阻规格表：
三、内部接线

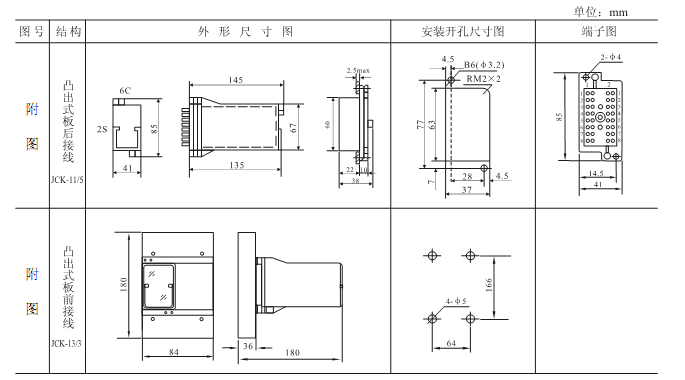

四、外形及开孔尺寸
本继电器采用JK-1壳体，外形尺寸、安装开孔图详见附图。
