SS-17B模数化时间继电器

                                               SS-17B时间继电器">时间继电器
一、用途
        SS-17B时间继电器用于直流电路中，可在时间保护系统中作时间测量元件。适用于时间测量精度要求高，配合时间级差小的场合，并且可用于工业控制中作为延时控制元件。
二、工作原理

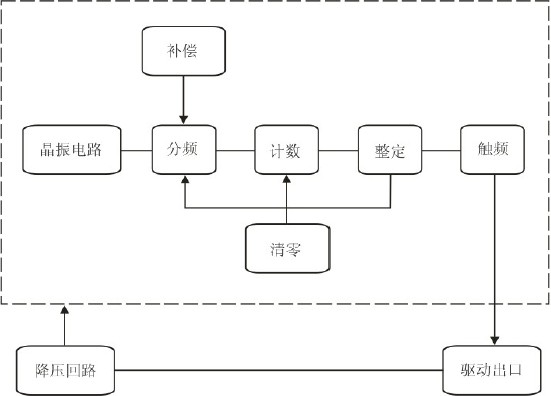

SS-17B时间继电器由CMOS数字电路构成，其原理图框如图1所示。

                                       图1  原理框图
         该继电器采用分频，计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。整定方式为两位8421码拨码开关和一位DIP四档小开关相互配合整定，在整定公式为t=tn*(MN)s。
其中M，N为拨盘开关的整定数字
       tn为DIP四档小开关的整定数字

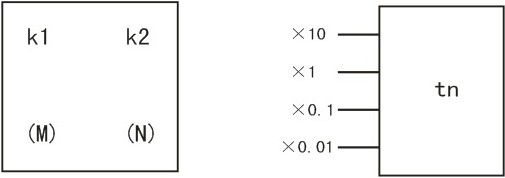

                                                                               图2
三、安装形式及背后接线图
背后接线图见图3。

                     图3 SS-17B 时间继电器端子接线图（背视图）
四、主要规格及技术参数
1.额定电压：48V，110V，220V DC。
2.工作范围：70%~110%额定电压。
3.延时范围：0.02s-990s最小级差为0.01s。
4.返回时间：≤10ms
5.平均误差：在基准条件下，平均误差不大于（0.2%整定值±2ms）。
6.延时一致性：
在基准条件下：延时整定为0.02s-0.99s时，一致性误差不大于3ms；
延时整定为1s-990s时，一致性误差不大于（0.1%整定值±2ms）。
7.触点性能：
在电压不超过250V，电流不超过1A的有感负荷电路中，触点断开容量为30W；在电压不超过250W，电流不超过0.1 A的交流电路中，（cosφ=0.4±0.1）触点断开容量为60VA。
8.功耗：在额定电压下，继电器的功耗不大于表中规定值。

五、外形及开孔尺寸

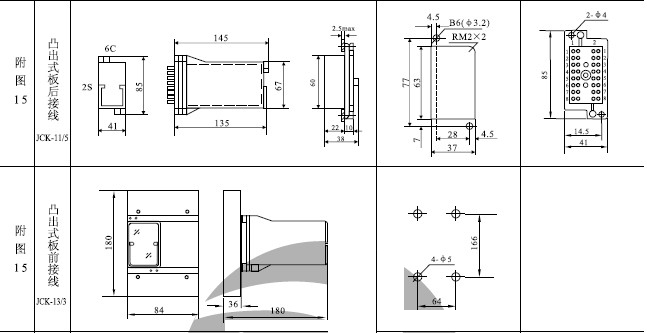

本继电器采用凸出式模数化插入结构，外形及安装开孔尺寸详见附图
