JZS-145延时中间继电器

JZS-100系列延时中间继电器
1 用途
JZS-145延时中间继电器作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量和触点容量。
JZS-115，JZS-117型为延时动作继电器；
JZS-127，JZS-136型为延时电压动作和电流保持继电器；
JZS-145型为延时返回继电器。
2 原理及结构
本继电器由电子元件、CMOS集成数字电路组成作延时元件，及小型大功率继电器组成。
JZS-100系列继电器采用固定安装壳体；其外形及开孔尺寸附图。
3 主要技术数据

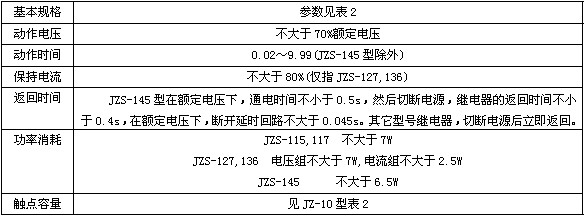

表1

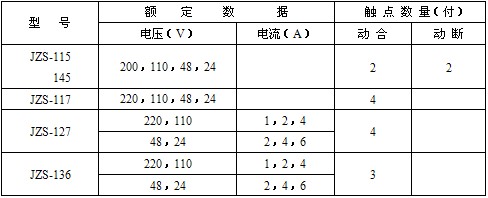

表2

表3

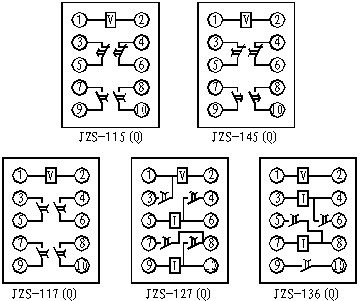

4 内部接线图

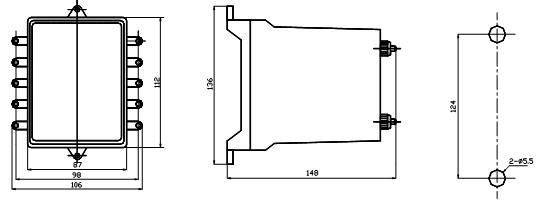

5 外形及安装开孔尺寸图
