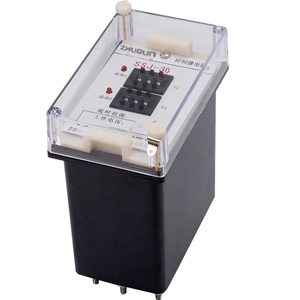

JSS-13时间继电器

三、工作原理
继电器原理框图见图1。

                                                                             图1 JSS 系列时间继电器原理框

       本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。 继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。
四、使用方法
1.动作时间整定同由独立的两组三位8421码拨盘开关和一位DIP五档小开关相互配合而成，其整定公式为:t=kT(s)(其 中k为DIP五档小开关的整定系数，T为拨盘开关的整定数字)。例如:k为0.01,T为357，则整定时间为0.01×357=3.57(s)。
2.由于本产品延时精确，最小延时整定值为20ms，因而希望控制本产品输入激励量的触点无抖动，如使用于输入激励 量有抖动的场合，用户须提出特殊订货要求。
五、主要技术参数
1.动作电压
a) 输入为直流时，继电器的动作电压为(60%-70%)额定值，小于50%额定值可靠不动作；
b) 输入为交流时，继电器的动作电压为(60%-80%)额定值，小于50%额定值可靠不动作。
2.返回电压
a) 输入为直流时，继电器的返回电压应不小于10%额定值；
b) 输入为交流时，继电器的返回电压应不小于15%额定值；
3.延时一致性在基准条件下:
a) 输入为直流时，一致性不大于(0.1%整定值+3ms);
b) 输入为交流时，一致性不大于(0.1%整定值+10ms)。
4.延时整定误差在基准条件下:
a) 输入为直流时，整定误差不大于(0.1%整定值+3ms);
b) 输入为交流时，整定误差不大于(0.1%整定值+10ms)。
5.返回时间误差 在基准条件下:
a) 输入为直流时，返回时间不大于20ms;
b) 输入为交流时，返回时间不大于25ms。
6.功耗在额定电压下，继电器功率消耗不大于10W。

7.触点性能
在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流电路中，断开容量为30W；在电压不超过250V，电流
不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为250VA。继电器的电寿命为104次。
8.工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸 汽和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
9.介质强度
继电器各导电路对外露的非带电金属部分及外壳之间，应能承受2kV (有效值)输入电路对触点之间应能承受1kV(有效 值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
10.抗干扰性能 继电器应能承受频率为1MHz衰减震荡波，第一个半波电压幅值共模为2.5kV，差模为1kV的试验电压，继电器不应误动
或拒动。
六、继电器背后接线图

七、继电器外形尺寸及安装开孔尺寸
