JS-113B高精度时间继电器

JS-100系列高精度时间继电器">时间继电器
1 用途
JS-113B高精度时间继电器，作为延时控制元件广泛用于直流操作的各种继电保护及自动控制系统中，特别是要求时间测量精度高和配合时间级差小的场合。
2 原理及结构
JS系列继电器为静态型数字式时间继电器。
JS-100A继电器壳体结构同DS-110、120系列壳体为固定安装式结构，外形及安装开孔尺寸见附图；JS-100B继电器采用JK-1型壳体结构，JS-100C继电器采用JK-11H，JK-11Q结构，外形及安装开孔尺寸见附图。
3 技术数据

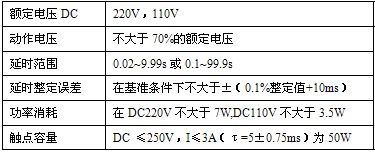

                                                                表1

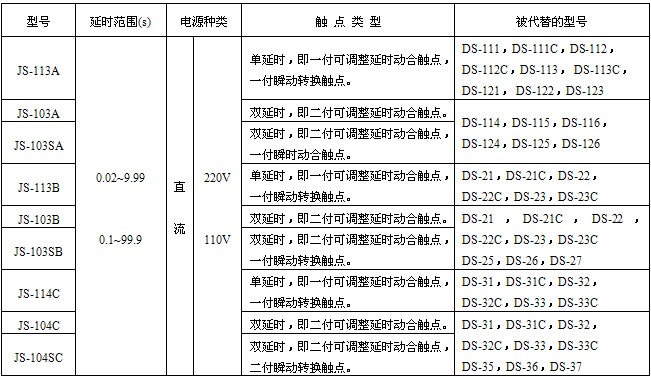

                                                                  表2

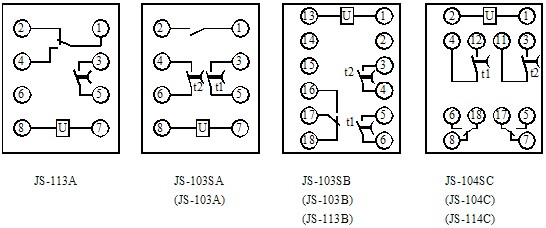

4 背后端子接线图

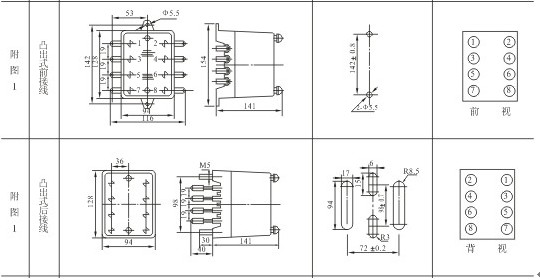

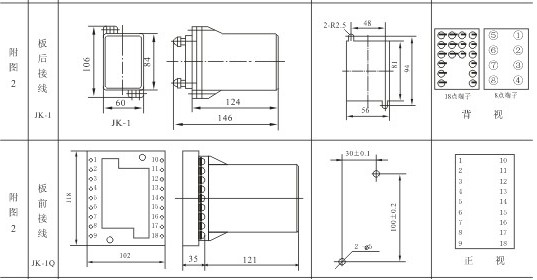

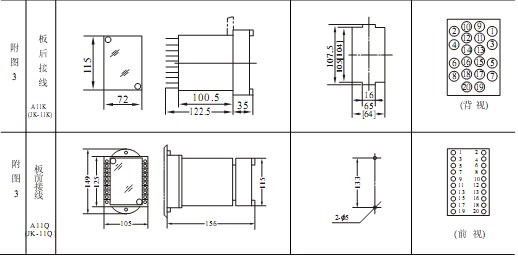

5  外形及安装开孔尺寸图
