概 述 ————————————————————————————————————————————
S系列数字式测控电力仪表,是针对电力系统、工矿企业等电力测控需求而设计的系列产品。能高精度的测量许多常用的电力参数，如三相电压，三相电流，三相电压电流组合，三相有功功率等，并且带四路开关量输入测量功能(实现“摇信”)和2-3路继电路输出功能 ( 实现“摇控”)带RS-485数字接口，采用标准MODBUS-RTU协议实现“摇测”功能，变比通讯参数可通过仪表面板按键编程设置，使用灵活方便。

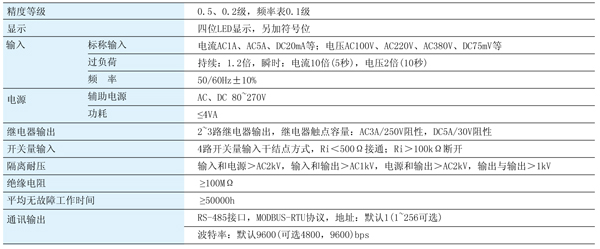

技术指示 ————————————————————————————————————————————

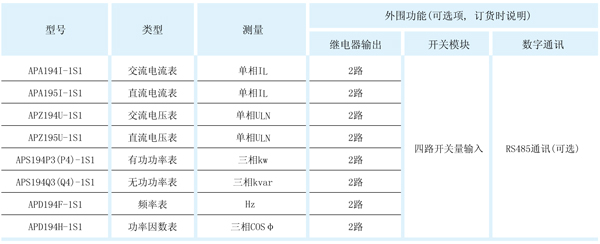

16槽形数字式测控仪表型号、功能一览表 ——————————————————————————————

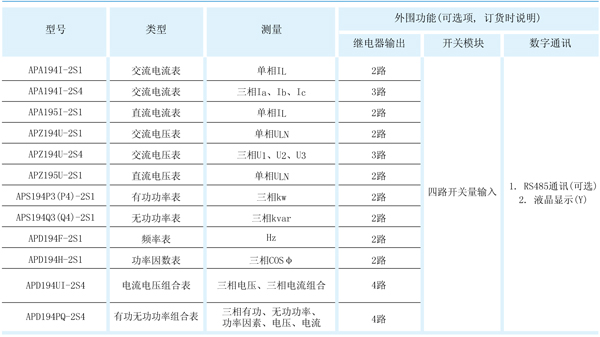

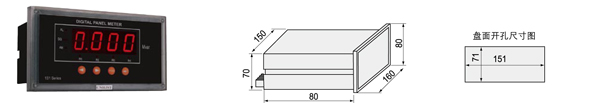

46槽形数字式测控仪表型号、功能一览表 ——————————————————————————————

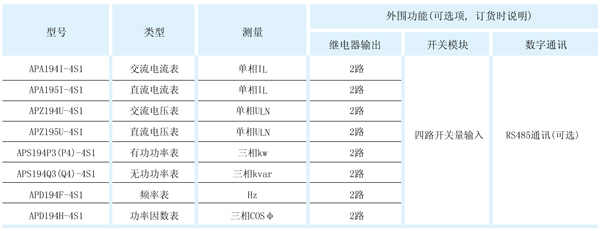

42方形数字式测控仪表型号、功能一览表 ——————————————————————————————

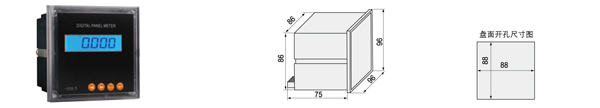

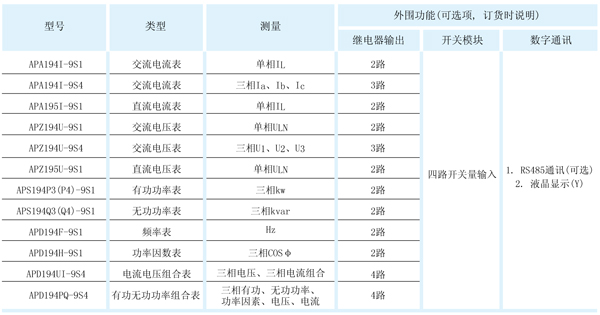

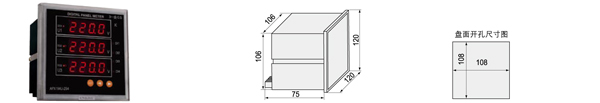

96方形数字式测控仪表型号、功能一览表 ——————————————————————————————

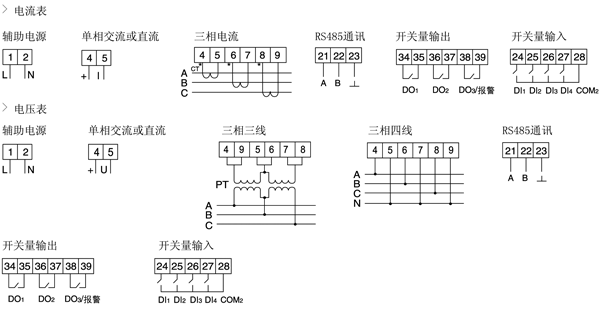

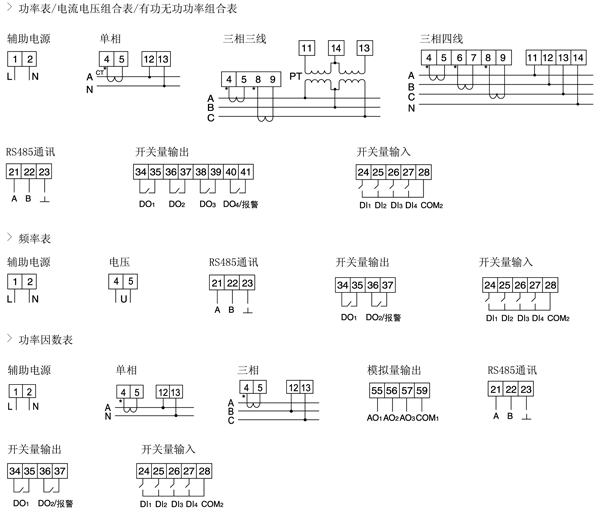

接线示例图 ———————————————————————————————————————————
订货示例 ————————————————————————————————————————————
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。
例1：型号: APA194I-2S4
电源: AC220V
输入信号: AC 150A/5A
频率: 50Hz
4路开关量输入，3路继电器输出(注 )；
例2：型号: APZ194U-9S1
电源: AC220V
输入信号: AC 10kV/100V
频率: 50Hz
2路继电器输出
注 : 对于继电器输出可用于两种工作模式: A. 遥控模式 B. 越限报警模式；对用于模式B时客户应标清楚报警值
S系列数字式测控电力仪表,是针对电力系统、工矿企业等电力测控需求而设计的系列产品。能高精度的测量许多常用的电力参数，如三相电压，三相电流，三相电压电流组合，三相有功功率等，并且带四路开关量输入测量功能(实现“摇信”)和2-3路继电路输出功能 ( 实现“摇控”)带RS-485数字接口，采用标准MODBUS-RTU协议实现“摇测”功能，变比通讯参数可通过仪表面板按键编程设置，使用灵活方便。
技术指示 ————————————————————————————————————————————
16槽形数字式测控仪表型号、功能一览表 ——————————————————————————————
46槽形数字式测控仪表型号、功能一览表 ——————————————————————————————
42方形数字式测控仪表型号、功能一览表 ——————————————————————————————
96方形数字式测控仪表型号、功能一览表 ——————————————————————————————
接线示例图 ———————————————————————————————————————————
订货示例 ————————————————————————————————————————————
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。
例1：型号: APA194I-2S4
电源: AC220V
输入信号: AC 150A/5A
频率: 50Hz
4路开关量输入，3路继电器输出(注 )；
例2：型号: APZ194U-9S1
电源: AC220V
输入信号: AC 10kV/100V
频率: 50Hz
2路继电器输出
注 : 对于继电器输出可用于两种工作模式: A. 遥控模式 B. 越限报警模式；对用于模式B时客户应标清楚报警值
