PD319-WP20电压/电流转换模块
产品说明：PD319-WP20电压/电流转换模块是一种小型化插装式结构的转换模块。它将电压(V或mV)、电流(mA)信号转换成为与之成比例的隔离的1~5VDC或4~20mADC输出信号。
产品说明
典型案例
在线帮助
资料下载
技术文章
201(单路)202(双路)电压/电流隔离转换板块 ————————————————————————————
PD319-WP20电压/电流转换模块是一种小型化插装式结构的转换模块。它将电压(V或mV)、电流(mA)信号转换成为与之成比例的隔离的1~5VDC或4~20mADC输出信号。
特 点——————————————————————————————————————————————
内部微处理进行数学运算，可对各种非线性输入信号进行处理配用WP20HS显示模块，可将输入信号所对应的温度值以数字方式方便直观的显示出来。
可选交直流两种电源， 变送输出与主机隔离， 具有1~5VDC或4～20mADC输出信号的选择功能和断偶保护功能。
技术指标 ————————————————————————————————————————————
PD319-WP-201 202电压/电流系列
输入信号: 模拟量
mV输入: 3~100mV
V输入: 0~100VDC(绝对值小于100V)
mA输入: 0~20mADC
特性
响应时间 mV输入: 约500ms(时间常数)V、mA输入: 约100ms(时间常数)
断线保护 断线保护仅在mV输入下提供
共模抑制比 50z时，大于120dB
接线图 —————————————————————————————————————————————
——————————————————————————————————————————————————

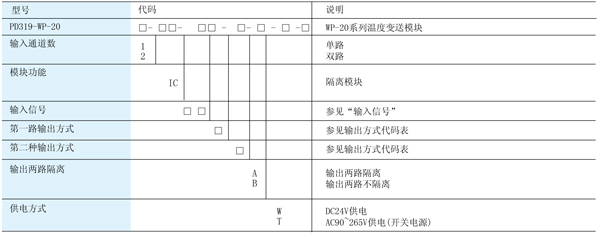

电压/电流/隔离转换模块型谱表 ——————————————————————————————————
PD319-WP20电压/电流转换模块是一种小型化插装式结构的转换模块。它将电压(V或mV)、电流(mA)信号转换成为与之成比例的隔离的1~5VDC或4~20mADC输出信号。
特 点——————————————————————————————————————————————
内部微处理进行数学运算，可对各种非线性输入信号进行处理配用WP20HS显示模块，可将输入信号所对应的温度值以数字方式方便直观的显示出来。
可选交直流两种电源， 变送输出与主机隔离， 具有1~5VDC或4～20mADC输出信号的选择功能和断偶保护功能。
技术指标 ————————————————————————————————————————————
PD319-WP-201 202电压/电流系列
输入信号: 模拟量
mV输入: 3~100mV
V输入: 0~100VDC(绝对值小于100V)
mA输入: 0~20mADC
特性
响应时间 mV输入: 约500ms(时间常数)V、mA输入: 约100ms(时间常数)
断线保护 断线保护仅在mV输入下提供
共模抑制比 50z时，大于120dB
接线图 —————————————————————————————————————————————
——————————————————————————————————————————————————
电压/电流/隔离转换模块型谱表 ——————————————————————————————————
