PD319-WP-LED系列PID外给定控制仪

PD319-WP-LED系列PID外给定控制仪

产品说明:
PD319-WP-LED系列PID外给定(或阀位)控制仪PID外给定(或阀位)光柱显示控制仪表适用于需要进行高精度测量控制的系统,取代放大器直接驱动执行的机构(或阀位等)。 PD319-WP-LED系列PID自整定控制仪PID光柱显示控制仪表集数字仪表与模拟仪表与一体,可对温度、压力、液位、速度等测量信号进行数字显示控制(高亮度LED数码显示)及相对模拟显示(光柱显示),使测量值的显示更为清晰直观。并可选择双光柱显示。

产品说明

典型案例

在线帮助

资料下载

技术文章

概     述     ————————————————————————————————————————————
PD319-WP-LED系列PID外给定(或阀位)控制仪PID外给定(或阀位)光柱显示控制仪表适用于需要进行高精度测量控制的系统,取代放大器直接驱动执行的机构(或阀位等)。 PD319-WP-LED系列PID自整定控制仪PID光柱显示控制仪表集数字仪表与模拟仪表与一体,可对温度、压力、液位、速度等测量信号进行数字显示控制(高亮度LED数码显示)及相对模拟显示(光柱显示),使测量值的显示更为清晰直观。并可选择双光柱显示。
特    点     —————————————————————————————————————————————
通过简单快捷的参数设置,既可适配各种分度号,进一步提高了仪表的多用性与可靠性。
PID参数自整定。
同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出(开关量控制输出-继电器正转、反转控制)及一路模拟量变送输出,可适用于各种测量控制场合。
自动跟随外部给定值(或阀位反馈值)进行控制输出(模拟量控制输出或继电器正转、反转控制输出)。可实现自/手动无扰动切换。手动切换至自动时,采用副近法积算,并带切换限幅功能,以实现手/自动的平稳切换。

特殊技术参数     ——————————————————————————————————————————

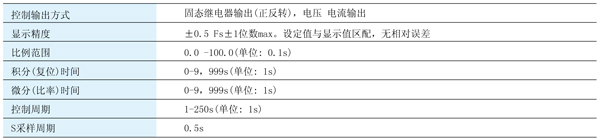

技术指标     ————————————————————————————————————————————

——————————————————————————————————————————————————

——————————————————————————————————————————————————

——————————————————————————————————————————————————

——————————————————————————————————————————————————

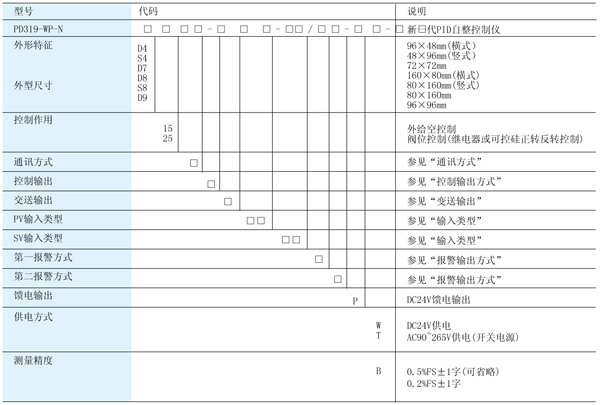

PID参数自整定控制仪型谱表     ———————————————————————————————————

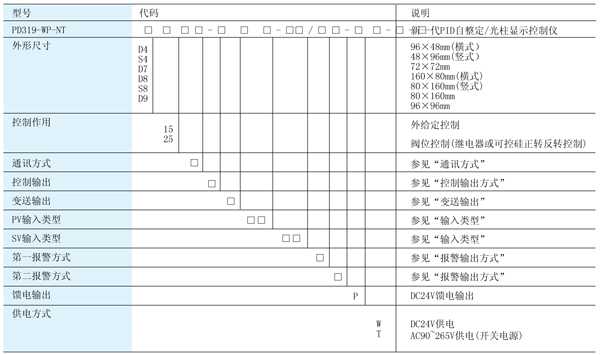

PID自整定/光柱显示控制仪型谱表     —————————————————————————————————

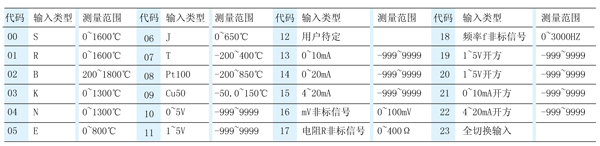

★输入类型选型代码:      ——————————————————————————————————————

★ 输出类型:     ——————————————————————————————————————————

★第一报警输出只能选择N、H或L报警输出。
★注1:仪表显示方式为PV、SV双LED显示。
★注2:外给控制—仪表控制目标值由外部信号输入给定。
★注3:阀位控制—继电器正转、反转控制输出。
★注4:NS415、715、D915不带变送输出功能。
★型号举例:
①PD319-WP-ND815-21-08/15-HL-P-WPID外给定控制调节仪,通讯方式为RS232,输出方式继电器输出,输入类型为Pt100, 外给定输入类型为4~20mA,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,供电方式为直流24V供电。
②PD319-WP-NT815-81/15-LH-TPID光柱显示控制仪,外给定控制,通讯方式为RS485,输出方式继电器输出,输入类型为Cu50, 外给定输入类型为4~20mA,第一报警为下限报警,第二报警为上限报警,开关电源AC90~265V供电。SV只能电流/电压切换。
