LM310H系列电动机保护器(LCD型)

LM310H系列电动机保护器(LCD型)

产品说明:
智能型微机监控电机保护器适用于AC380V、AC660V低压系统,作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能,还提供了设备运行和跳闸的记录以及额定参数等重要信息,并且采用现场总线方式结构,为现代化的设备管理带来很大的便利;广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

产品说明

典型案例

在线帮助

资料下载

技术文章

概     述     ————————————————————————————————————————————
智能型微机监控电机保护器适用于AC380V、AC660V低压系统,作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能,还提供了设备运行和跳闸的记录以及额定参数等重要信息,并且采用现场总线方式结构,为现代化的设备管理带来很大的便利;广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准:GB3836.3-2000、GB14048.4-2003、IEC255


主要特点     ————————————————————————————————————————————
●“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准(GB3836.3-2000);
●交流采样,测量A、B、C三相电流及控制回路电压;
●现场显示电动机运行状态,保存三次电动机故障跳闸记录;
●一路保护输出,二路自定义继电器输出,一路4~20mA电流输出(可选),一路RS485接口(可选);
●零序电流保护功能,可对电动机实现漏电保护;
●分体式电机保护器可选DI输入模块,控制正反向启动,自启动,及开关量控制单元;
●大屏幕LCD高清晰度宽温液晶显示,并具有背景光,跟随电动机运行状态和用户要求实时显示;
●三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍;
●启动中过流保护设定,可根据电机情况进行多种倍数调节;
●模拟量输出微调功能,可以消除由于线路衰减造成的误差精度;
●2路可编程继电器J2 J3多达5种设置输出功能。满足不同的现场保护情况;
●采用E2PROM存储技术,实现参数电设定,掉电后设定参数仍保存下来,勿须再设定;
●采用RS485通信总线,可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元;
●一机多用,可取代电流表、电压表、热继电器、电流互感器、时间继电器">时间继电器和漏电继电器等。

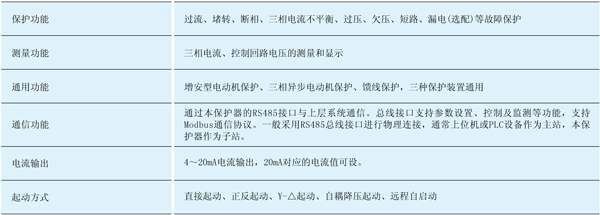

主要功能     ————————————————————————————————————————————

规格参数     ————————————————————————————————————————————

保护特性     ————————————————————————————————————————————
●过 流:工作电流≥设定电流1.2倍,过流反时限对应1~5序号的5条曲线,动作时间≤255S。
●断 相:任何一相或三相断开时,动作时间≤2.0S。
●不平衡:当任何两相间的电流值相差≥60%时,动作时间≤2.0S。
●堵 转:当工作电流达到额定电流的3~8倍时,动作时间≤0.5S。

●短 路:当工作电流达到额定电流的10倍以上时,动作时间≤0.2S。
●过 压:当工作电压超过过压设定值时,动作时间≤5.0S。
●欠 压 :当工作电压低于欠压设定值时,动作时间≤10S。
●漏 电:漏电电流大于漏电电流设定值50-500时,动作时间≤O.2S,须独立动作J2常开时,需订购时注明。
●欠 流:当工作电流低于欠流设定值时,动作时间≤10S。

注:需漏电保护功能,设计选型或订货时在型号后加“L”;需自启动功能,设计选型或订货时在型号后加“z”;
需通讯启动电机功能,设计选型或订货时在型号后加“C”。(以上三项为可选功能)。
工作条件     ————————————————————————————————————————————
●三相穿孔适应回路:AC380V、AC660V
●工作电源电压:AC220V、AC380
●环境温度:-10℃~+55℃,相对湿度:≤90%
●海拔高度不超过2500米
●大气条件:没有会引起爆炸危险的介质,也没有会腐蚀金属和破坏绝缘性能及导电尘埃
●安装在无强烈冲击振动和雨雪侵袭的地方
●安装在无强磁干扰的地方,避免与软启动器和变频器一起安装,尽量拉长安装距离

技术数据     ————————————————————————————————————————————

型号规格     ————————————————————————————————————————————

菜单设定及定值整定     ———————————————————————————————————————
保护参数设置>>>
在电动机起动及运行时,按设置键无效。不起动电动机,保护器接通电源按设置键选择设定类型,此时屏幕出现设置菜单,然后依次按上升键或下降键,按数据键进行数据修改,某参数设定完毕,再按设置键,进入下一项设置状态,直到结束。所有参数设定完毕后,按复位键,退出设置状态,显示STOP。



设置、运行及故障指示>>>
保护器检测到电机故障时,LCD/LED屏幕首位显示相应的故障代号,在发出跳闸信号前不停闪烁,动作后显示相应的故障类型及电机电流、电压值,故障指示灯亮。

当电动机出现过载时,过载指示灯闪烁,且过流倍数越大,闪烁得越快,直至跳闸。如电流恢复正常,闪烁自动消失。
当检测到故障且到跳闸动作时间时,发出跳闸信号,相应故障指示灯亮,表示故障跳闸,LED显示故障代码。

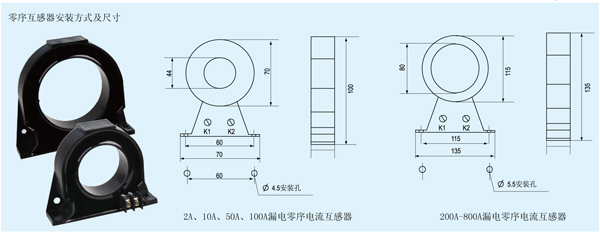

外形结构及安装尺寸     ———————————————————————————————————————

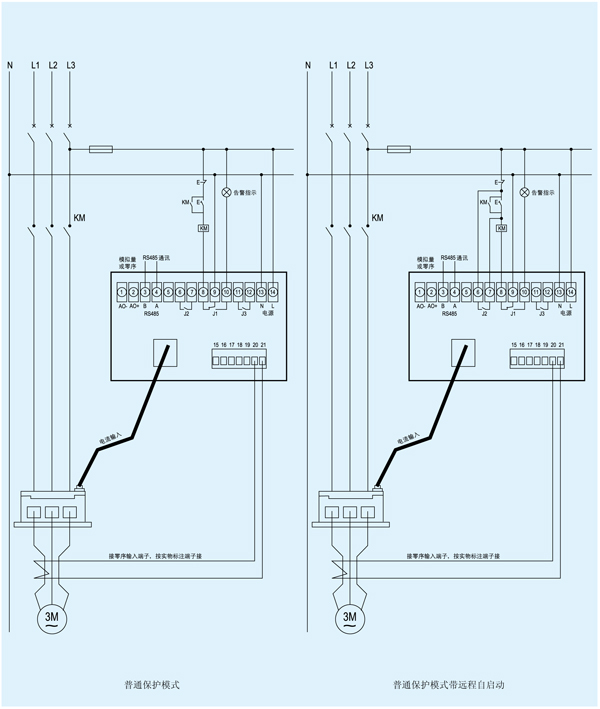

接线图     —————————————————————————————————————————————

接线方法     ————————————————————————————————————————————

接线方法     ————————————————————————————————————————————
